一、动画分图展示

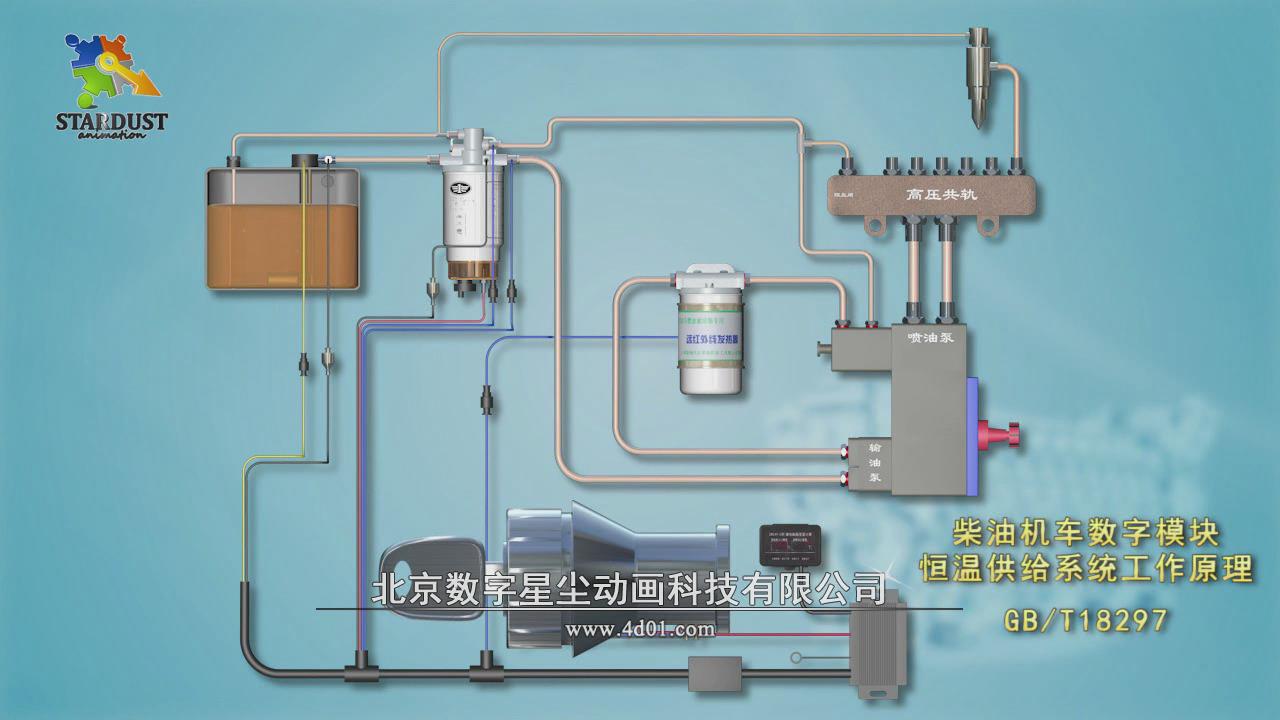

国标T18297柴油机车数字模块恒温供给系统工作原理,只要旋转启动钥匙于发动机工作位置,通过继电器吸合接通温度数字控制器工作电源,数字模快恒温系统便自动进入工作状态。
油路温度及装置工作顺序通过显示器显示在桌面上。柴油机车启动时,若燃油箱里的柴油温度和通过恒温油水分离器给发动机燃烧的的柴油温度分别低于5℃。
安装在燃油箱和恒温油水分离器出口的数字传感器分别责令控制器向燃油箱、红外发热吸油管、发热输油管、恒温油水分离器以及套装在然氯气上的远红外辐射加热套,提供工作电源。
二、工作原理
1、各远红外发热器通电发出热光波,对受冷变热的柴油实施辐射加热,受冷冻结的油路短时内便回复正常工作。

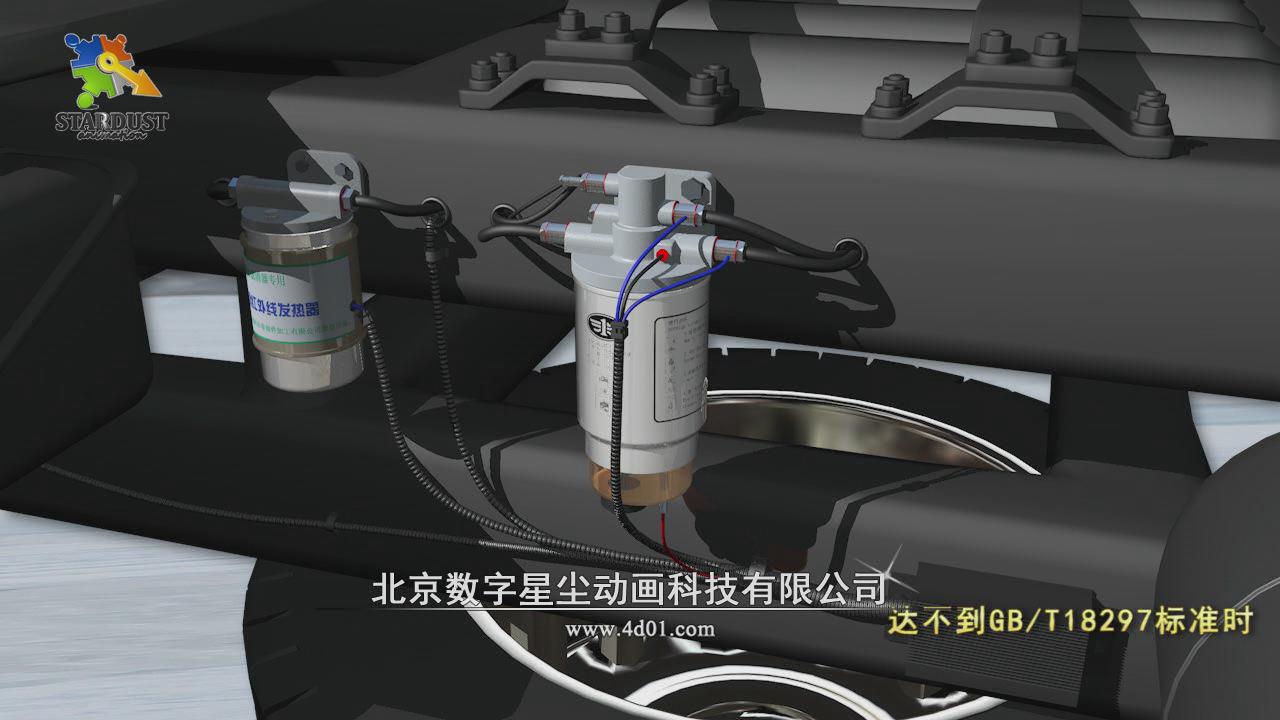

发动机启动运转后若经过恒温油水分离器共柴油机燃烧的柴油温度达不到国标T18297时传感器责令控制器向恒温油水分离器提供最高电源,远红外发热器发出高温热光波,对经过滤芯的柴油实施快速辐射加热,至符合标准。
或使一定体积的柴油质量指标于机器所需相匹配,使沉睡在实验室的国标T18297标准在生产中得到应用。
2、柴油机车正常运行期间经输油泵供给喷油泵散热的柴油,吸收大量机械热,通过回油管返回到恒温油水分离器。热再利用控制仓经热再利用控制阀,下阀体进入混合通道与来自燃油箱的冷柴油相混合。
使经过滤芯的柴油温度得到大幅度提升,良好的降低了远红外发射器对电能的消耗,经恒温油水分离器供柴油机燃烧的柴油温度,临近于国标T18297标准时。
安装在分离器出口的数字传感器便责令温度数字器降低发动机发热功率,或关闭发射器工作电源,从而保证了供柴油机喷射燃烧的柴油质量处在最佳状态。
3、在炎热的夏季当数字控制器关闭远红外发射器工作电源后,通过恒温油水分离器,供柴油机车燃烧的柴油温度若高于国标T18297标准时,安装在恒温油水分离器内的热动器便受热产生膨胀机械力,推动热再利用控制阀顺轨道逐渐上移,减小进入混合通道的热柴玉流量。致使经过滤芯的柴油温度得到降温。
高出温度要求的柴油经自动打开热再利用控制阀的上阀体,通过回油管返回到柴油箱散热,致使供给柴油机车的柴油质量指标稳定性得到了保证,使得柴油机车在最低油标指标下发挥出最大动力效能。
三、总结
工作原理是指产品内部的工作情况放映,为了将恒温供给系统这种工作原理能够清楚明白的展示出来,公司选择用3d动画来展示,动画播出受到热烈反响,详尽的叙述了此产品的工作性能和流程,客户非常满意。
作为有十年动画制作经验的动画制作公司,数字星尘一直秉承以客户为中心,为客户提供超越期望的服务的宗旨,为了让客户满意不断的跟客户沟通脚本及模型的细节,让动画更完美的呈现。
