海洋采油单点系泊系统动画制作 返回列表

一、项目背景

    海洋石油开发是一项高风险、高技术、高投入的系统工程，由于海洋环境恶劣长期以来中海油数百亿的海洋工程设施面临着及严峻的挑战。单点系泊系统是用于海上石油开采的系统，由于施工作业是在海上进行，没办法进行拍摄，有些海底的作业没办法表现出来，所以客户用3d的方式把这种作业方式表现出来。

    数字星尘作为一家专业的三维动画设计公司，马上安排技术人员和客户沟通，了解动画的详细制作细节，以求在短时间内将客户要展示的流程表现出来。

二、动画分图展示

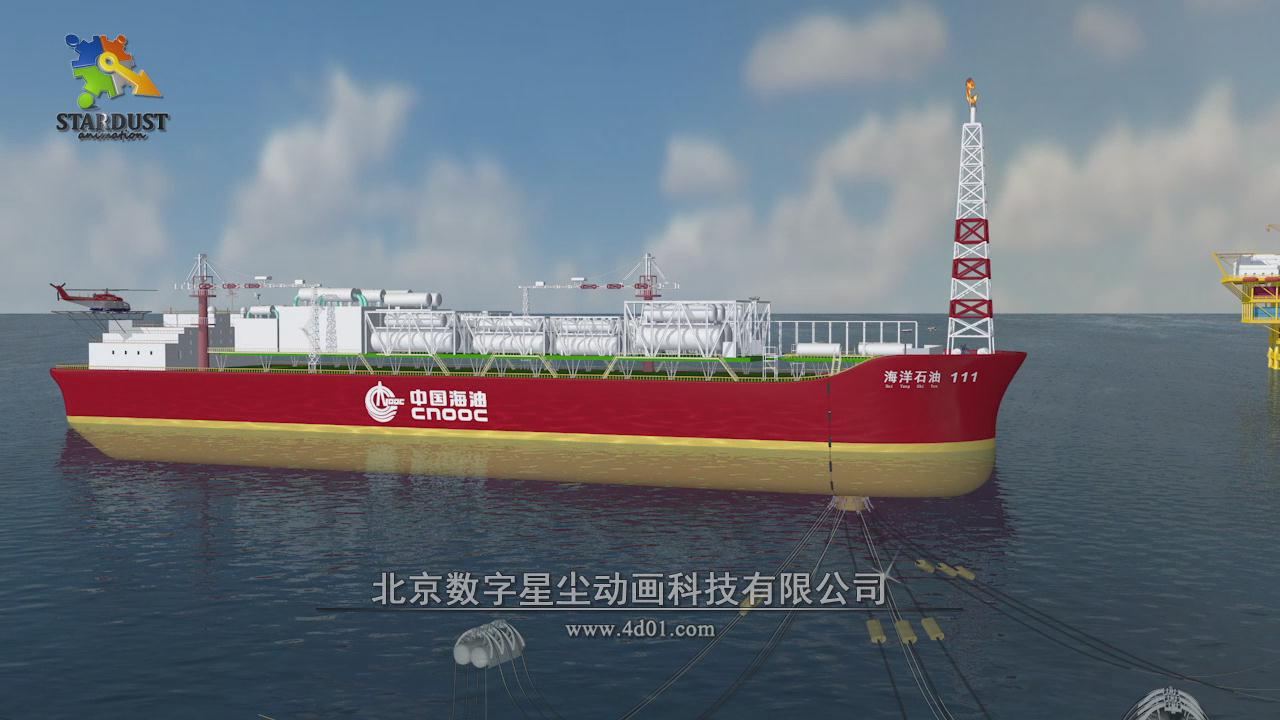

    1、FPSO兼有生产、储油和卸油的功能，已经成为重要的海洋油气生产装置，单点系泊系统是FPSO的核心设施之一，是保证FPSO安全作业的关键，为了降低海洋工程设施事故发生率，保证海洋油气安全生产。

    2、中国海洋石油总公司提成了将单点系泊系统作为完整性管理重要设施之一，全面开展基于风险的完整性管理活动，单点系泊系统在线检测是单点系泊系统完整性管理的重要部分。

    3、IMAS集成检测系统有传感器系统、数据采集与传输系统、数据管理与控制系统、以及响应预备和配载优化系统组成，可实现对海洋环境条件FPSO整体运动响应，单点系泊系统受力和甲板上浪等信息要素的实时监测。

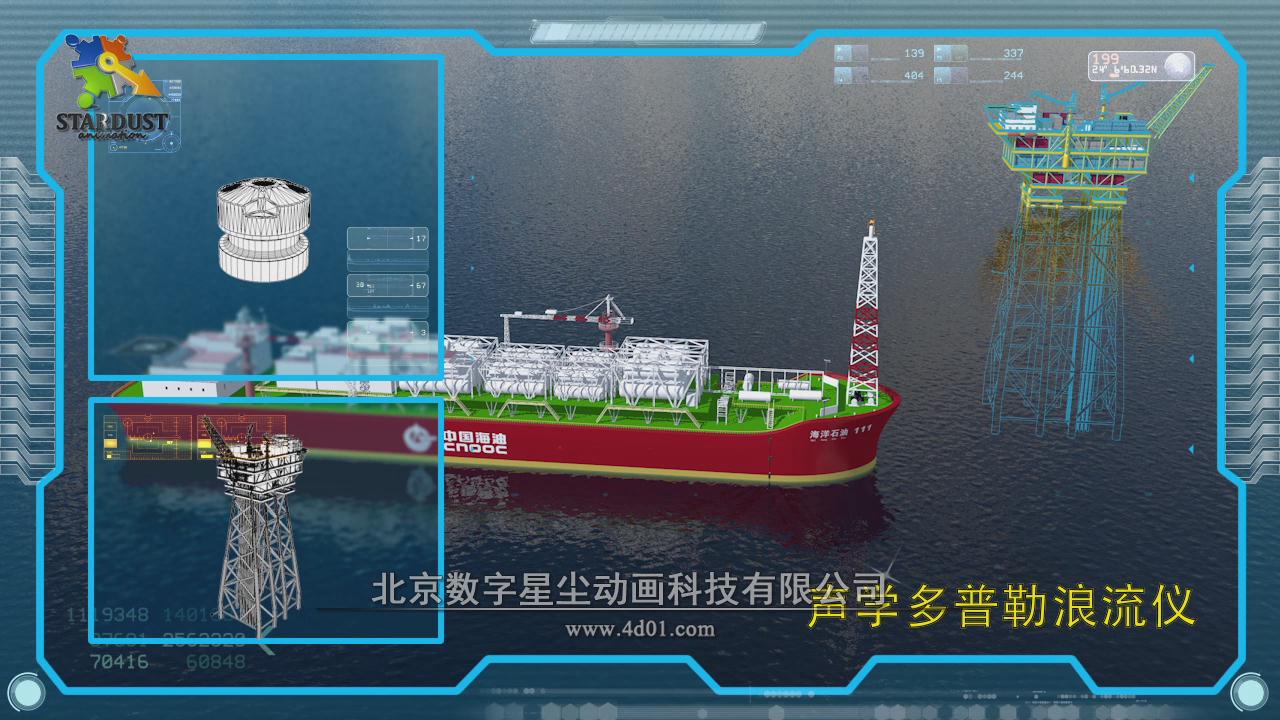

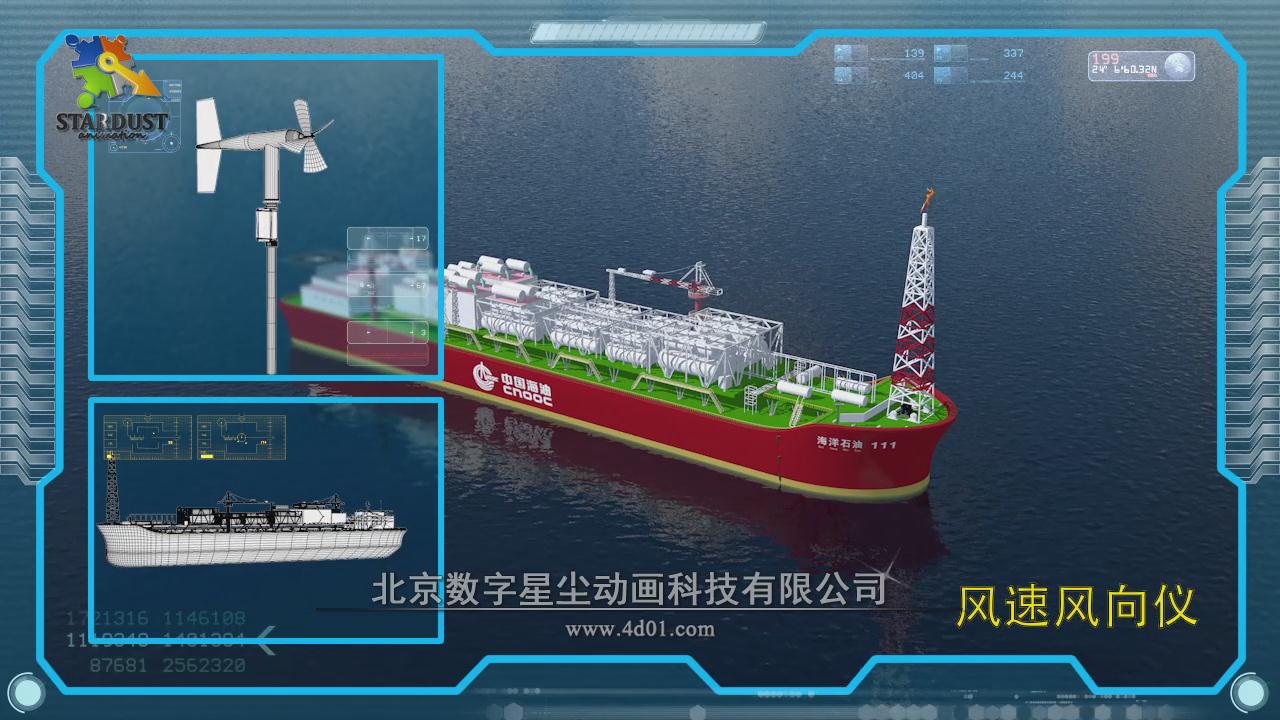

    4、海洋环境条件采用业界成熟可靠的专业测量设备测得，实时数据将上传到中控室内IMAS终端，为日常海上作业服务。甲板上浪是目前FPSO设计面临的比较棘手的问题之一，利用摄像头对甲板上浪过程进行视频监控可以获得现场第一手资料，插分GPS技术提供FPSO精确的位置，GPS IMU 组合测量系统将提供FPSO整体运动响应信息。

    5、每个锚链上安装的倾角仪将提供锚链的角度信息，该信息经解算后可以得到锚链的静态受力等参数，对于再议的FPSO倾角仪只能依赖自备电池组供电，为延长工作寿命倾角仪可设置采样频率，采样间隔、采样时间、数据上传间隔等工作参数，并采用水声通讯技术将测量数据发送到IMAS终端。

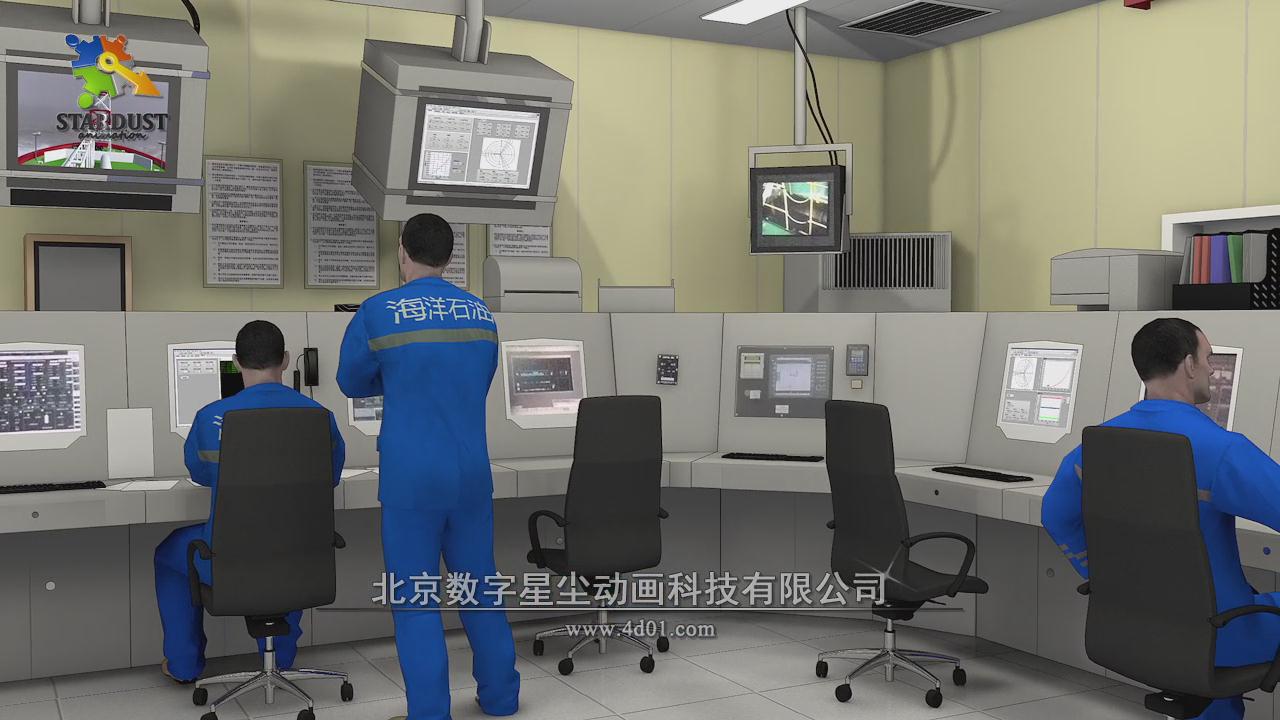

    6、所有测量数据都将进入FPSO中控室的IMAS终端，工作人员不仅可以查看当时各项实时数据，还可以方便查询历史测量结果IMAS可以根据输入的环境条件FPSO吃水等信息，快速预报该条件下FPSO整体运动响应和系泊系统受力。

    IMAS还可以给出不同装载工况下FPSO整体运动响应和受力系统极值排序，并给出FPSO装配再建议，为操作人员作出合理的闭排方案提成有力支。

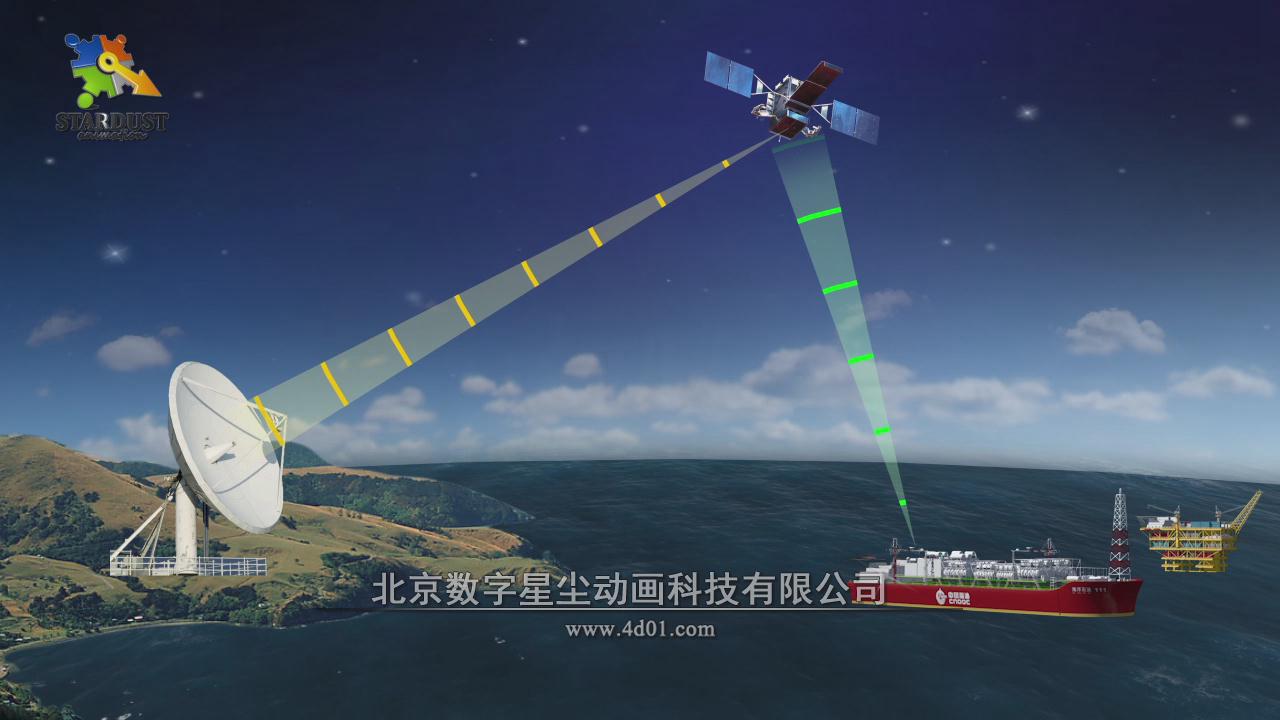

    7、台风来临之前操作人员将撤离FPSO并关闭电源，依靠自备蓄电池组，IMAS还可以继续工作，保证极端环境条件下不间断数据采集，同时系统将通过海洋卫星将数据实时传回陆地终端，方便陆地人员实时掌握海上现场情况，判断可能存在的风险。

    利用全方位的检测手段IMAS将为海洋油气开采人员实时掌握单点运行状态提供可能，为海洋油气生产设施安全运行保驾护航。


 三、总结

    由北京星尘动画制作公司为中海油下属企业制作的海洋采油单点系泊监测系统三维演示动画，真实形象的展示了系统的整个工作流程，以及系统的创新优越性，客户在展会和宣传时用该动画来展示公司的新技术，新成果，收到了很好的效果。

    动画制作技术作为一种形象的动态视觉技术，解决了很多难以讲解的系统流程原理难题，利用形象的3d动画制作形式，让观看者迅速的了解系统工作原理和优势，提升沟通效率，节约沟通成本，所以说3d动画是企业推广展示的有力帮手。
