一、背景介绍

    随着现代经济的发展，城市建设高速发展，国家对工程的安全和时效问题非常关注。灌注桩是建筑工程，路桥工程及市政建设中比不可少的，灌注桩系是指在工程现场通过机械钻孔、钢管挤土或人力挖掘等手段在地基土中形成桩孔。

    并在其内放置钢筋笼、灌注混凝土而做成的桩，依照成孔方法不同，灌注桩又可以分为沉管灌注桩、钻孔灌注桩和挖孔灌注桩等几类。

以往的灌注桩在施工中会出现注浆、灌注碎石、多次补浆，灌注混泥土，没有扩头、单桩承载力值低等问题。

新研发的长螺旋钻孔压灌混凝土旋转喷扩孔桩实现了高压旋喷扩孔，水泥浆加固渗透孔壁，压灌混凝土、插入钢筋笼一次成桩。

因为这一产品是在地下作业，无法展示其工作流程和优越性，所以客户委托我们公司用三维动画来展示其工作原理以便做更好的产品推广。

二、动画案例截图

    （1）首先我们来看一下长螺旋钻孔压灌混凝土旋喷扩孔桩特点


      1.适应地层广泛，可适用于含水层、粘性土层、砂层、砾石层、卵石层，且不受地下水位影响。


      2.桩端无虚土，承载力值极高。


      3.成桩速度快，成桩质量好，无朔径断桩现象。


      4.施工工艺简单，可操作性能好。


      5.绿色环保无泥浆污染。


      6.工程造价低，降低成本，可给业主降低大量资金。


    （2）长螺旋机钻进入到预定位置，稳钻钻孔地面悬空测试，下放钻头进行钻孔，下钻速度要平稳，严防钻机倾斜或移动。

    钻机钻至孔设计深度或扩头高度时高压喷头喷出预先设置好的水泥浆液，旋喷形成桩端扩大头，连接混凝土输送泵，开始换浆，水泥浆的注浆压力根据施工的地质条件不同而选在3-15兆帕之间。

    钻具提升速度应该保证在高压水泥浆切割口层的效果，提升速度每分钟控制在40-65厘米范围，当扩大头形成或达到设计指标后下放或提升钻具，充盈系数不小于1.0。

    （3）不同的提升方式可以形成不同的桩端扩大头，一在孔底旋喷形成桩端扩大头。二钻具提升至某一高度实施阔喷形成糖葫芦状形桩。

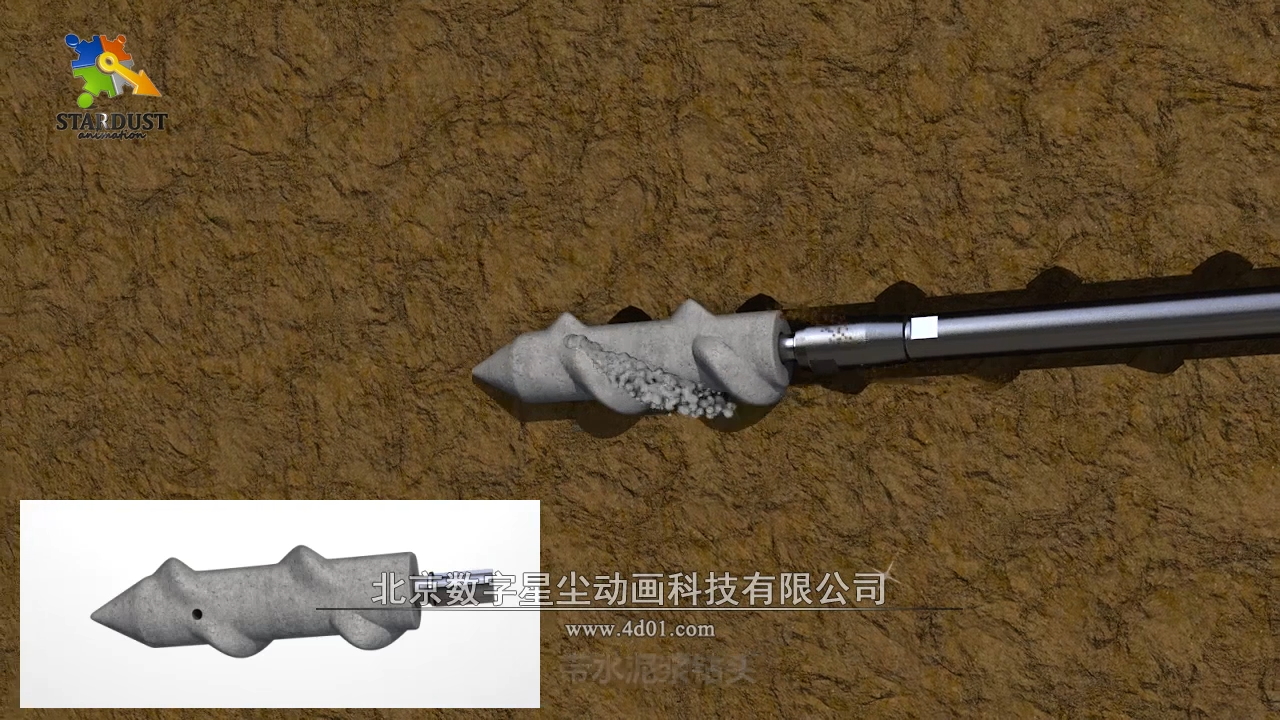

    三桩机在旋转匀速状态下进行旋喷切割使孔壁形成螺旋线形槽的螺丝形桩。

    四在钻具不旋转只提升情况下由钻头喷嘴同时喷射高压水泥浆，把开孔侧旁边打开几个长槽使钻孔形成带侧翼的异形桩。换浆完毕后下放钢笼整个工作完。

三、动画成片展示

四、总结

    由我公司为客户制作的第二代螺丝钉锚杆施工流程三维动画，生动形象的展示了该技术的优势，客户用该动画和甲方沟通，展示技术优势中收到了很好的效果。
